Sangean ANT-60 改 9:1 UnUn

最近工作上拿到一顆三線圈的 Choke , 是單邊閉磁路的, 雖然沒有像環型磁心一樣好, 但是至少它體積比較小, 所以就一直想要把它跳成 9:1 UnUn 改裝上 ANT-60 , 希望能夠在匹配變好的情況下, 提升原本的天線效率.
今天早上終於有點空閒, 就趕快開工了.

首先就是辛苦的跳接線, 因為大小只有2mm 多, 所以我失敗了兩次, 第三次終於裝上.


原本的天線是 26AWG 的粗細, 我把它用熱縮膠套加粗, 方便固定在端子上面, 這是接線完成的照片.

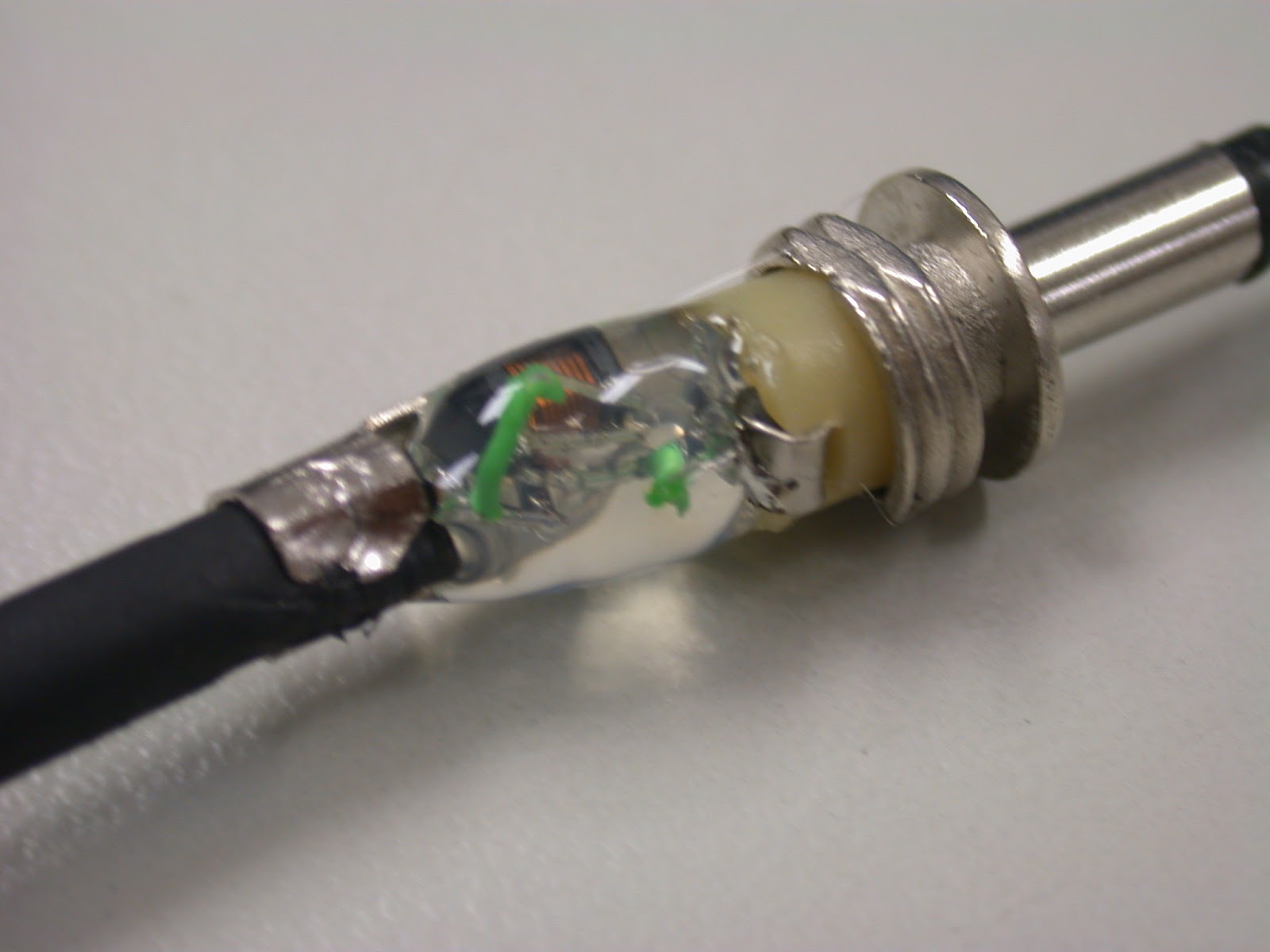

用熱溶膠封起來, 因為那個線圈實在太脆弱了.


完成後稍微大些, 因為天線頭並沒有找到像原廠一樣的90度接頭, 裡面的天線在去年被我延長到9.5M , 接下來就等有空的時候來實驗一下效果了.
