2012年8月16日

Sangean ANT-60 外接天線


Sangean ANT-60 外接天線是一個很方便攜帶的天線, 幾乎每次帶著我的 ATS-606 出門的時候都會順便丟一個在背包裡, 有機會就把他拿出來試一下, 相當的方便.

照片裡面是我目前有的三個 ANT-60 , 灰色的那個是買 ATS-909X 附上的, 黑色的是 ATS-606 附送的, 每個 ANT-60 都有一個夾子跟帶子, 可以巧妙的把天線掛起來, 或是夾在窗簾上.

原本的 ANT-60 大約有 7M長, 因為好奇, 所以把他加長到 9.5M, 加長的方式也很簡單, 把天線全部拉開後, 再把盒子後面的螺絲鬆開, 就可以把他分解開來.

打開後可以看到中間有些許的潤滑油.

用鑷子把中間的線頭夾出來. 然後找條 AWG26 的電線, 看是要延長, 或是更新皆可.

延長部份用熱縮膠套保護一下.

在組裝回去前, 也可以拿熱縮套管穿過去, 做成如下圖最下方的樣子, 可以減少電線從插頭那邊斷掉的機率.

雖然這個天線只是附送的配件, 不過卻相當的實用, 也因為經常使用, 最早到手的 ANT-60 電線已經漸漸的硬化, 日後如果有足夠的材料, 再把他全線更新, 看來只要盒子不摔破, 這應該是可以用一輩子的東西了.

2012年8月14日

Grundig Globe Traveler G3


先前出門我都是攜帶 Sangean ATS-606AP , 不過最近因為出門還要攜帶一些小孩子的東西, 所以背包的空間越來越小, 加上 ATS-606AP 需要三顆三號電池, 整個重量都增加了不少, 於是萌生再找一台更小的短波收音機的念頭.
經過一番收尋, 要說最小的應該就是 SONY ICF-SW1S  4.75" x 2.785" x 1" , 不過已經是買不到而且可遇不可求的逸品了, 最後今年初在網路上看到 Grundig G6 Aviator Buzz Aldrin Edition  4.92" x 3" x 1.14" , 只要兩顆三號電池就可以動作, 而且多了航空波段, 還有充電功能, 更重要的是似乎還有機會買到??

主意打定, 便到處找門道看看哪裡有在賣, 然後找人帶進來, 不過美國當地的朋友回覆說, 他只找得到 Grundig Globe Traveler G3 , 目前 G6 是處於缺貨的狀態, 觀察G3 規格 6.6" x 4.1" x 1.1" 比 ATS-606AP 還大, 但是功能比較接近 ATS-909X , 也比 ATS-909X 小些, 又多了航空波段, 於是牙一咬, 就請友人帶回了 G3 .

G3 的彩盒外套是黑色的.

裡面的配件有G3 本體, 說明書, 變壓器, 皮套. 很可惜他沒有像 ATS-606AP 送了耳機與ANT-60 外接天線.

皮套作工不錯, 手感也十分柔軟.

本體側邊有一條防脫帶, 是不能拆卸的, 用起來有點不習慣.

喇叭上方的字樣, 音質清楚, 感覺不像 ATS-606AP 一樣刺耳, 但是也沒有像 ATS-909X 一樣飽滿優美.

喇叭下方的字樣.

這是鍵盤部份, 他的音量調整是用按鍵的方式, 坦白說有點不習慣, 不過好處是他的鍵盤反應速度快, 以操作感來說, 我覺得勝過 ATS-606AP .

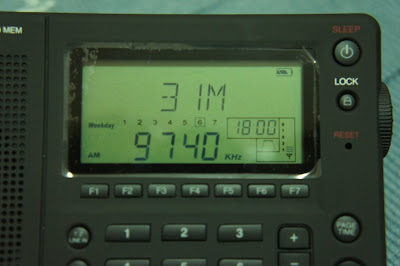

螢幕的配置資訊算豐富, 字體大小還好, 但是如果常看 ATS-909X 的話, 可能會覺的 ATS-909X 的真是夠大.

右側邊有 TUNE鈕, 頻寬切換, FINE TUNE, Line In/Out .

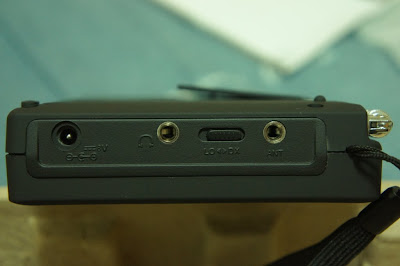

變壓器插頭是8V 內正外負的接法, 耳機孔, Lo/DX 切換, 外接天線孔.

後背板有支架, 還有電池蓋.

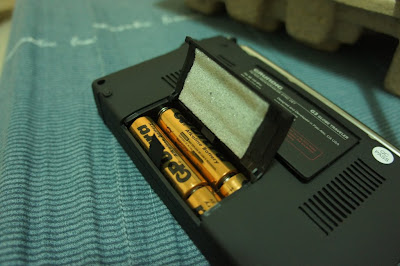

使用四顆三號電池, 也有支援鎳氫電池的充電, 另外說明書也有寫可以支援一次性的三號鋰鐵電池, 算是支援性很廣泛的, 蓋上有海綿, 還有方便拆電池的緞帶, 相當貼心.

將 G3 , ATS-909X , ATS-606AP 大小比一下.

厚度比較.

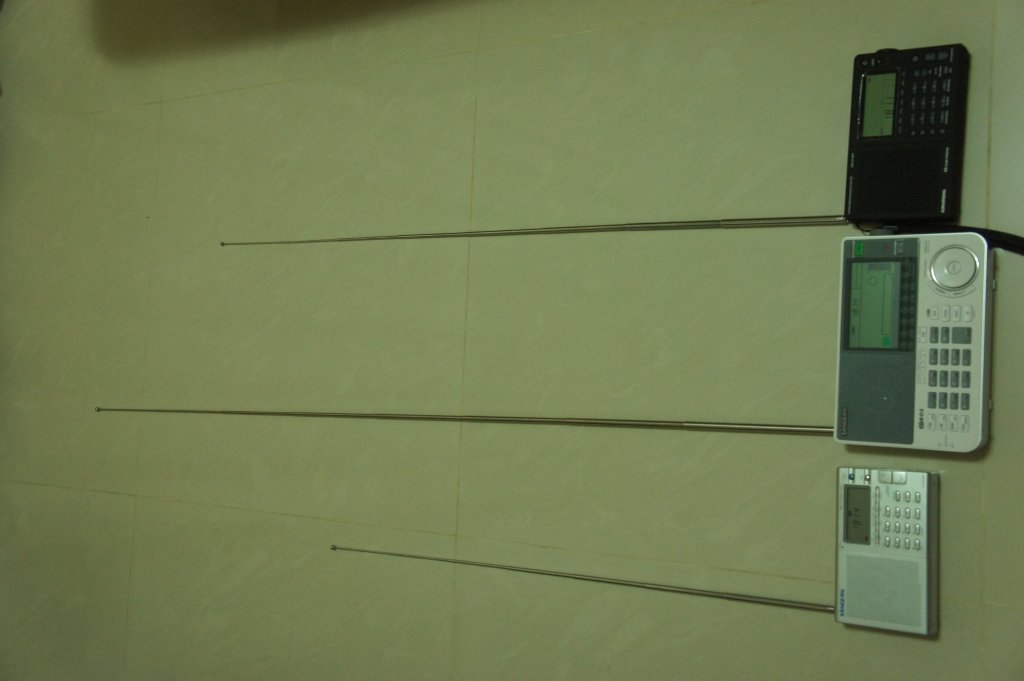

比較一下天線, 我覺得 G3 的天線材料有點偏軟, 長度的話, 還是ATS-909X 最長, 材料也最好.

G3 的規格如下 :
• Digital AM/LW/FM-stereo, the complete Shortwave spectrum with SSB (150-30000 KHz) and the VHF Aircraft band (118-137 MHz)
• Dual conversion PLL digital tuner, with digital display (LCD) showing frequency, time, sleep time and symbols for sleep timer and alarm activation
• RDS (radio data system) on FM shows frequency, call letters, artist, song title, date, messages in display when available
• Synchronous detector with selectable side-band
• Audio line-in/out
• 700 randomly programmable memories for all frequencies
• Clock, sleep timer, alarm function
• 3.5 mm headphone output (earphones not included)
• Telescopic antenna for FM and SW reception
• Internal ferrite bar antenna for AM reception
• Power source: 4AA batteries (not included) or DC input (8V)
• Display indication: Time, frequency, stereo, sleep, alarm, lock, battery, memory page, memory, time zone, week-day, wide narrow, signal strength, synchronous detector, SSB, RDS
• Speaker type: Wide range 1x 60 mm
• External antenna jack SW, FM, Aircraft Band
• Includes: Owner’s manual, warranty card, AC adapter, carrying case


對於G3 的幾個感想 :
1. 他的 AM 可以直接用按鍵調整 9KHz/10KHz , FM 也可以直接按鍵選擇 76MHz or 87.5MHz 的頻寬, 這算是蠻方便的.
2. 充電功能是由按鍵設定需要的充電時間, 可以從 0~36, 設定 0 是不充電, 設定 1 表示以 100mA 充一個小時, 所以常見的2600mAh 的充電電池, 要充26小時, 很顯然 ATS-909X 那種不用管他的方式略勝一籌.
3. 表面的絨毛漆聽說日久會脫落的疑慮, 可能要有心理準備, 不過新品的手感確實很好.
4. 自動尋台功能也算是很不錯的設計, 可以選擇找到電台後停止, 或是播放五秒後繼續尋台, FM 自動尋台有支援自動儲存. 不過他的航空波段是不能尋台的, 有點遺憾.
5. 鬧鈴功能有四組, 且可以選擇不同的記憶位址當作鬧鈴, 也就是不同鬧鈴可以用不同電台. 這個功能還不錯, 不會因為平常的把玩, 而影響鬧鈴的設定.

初次把玩大致上的感覺就是這樣了, 後來也因工作忙碌, 深夜回到家都是優先使用已經架設便備的 ATS-909X, 早上則是由 ATS-606AP 叫我起床, 只有等待有機會休假時候, 再看有沒有機會把玩G3了.

2012年8月6日

TECSUN AN-100/AN-200 中波環形天線

先前在網路上搜尋的時候, 就發現德生有出產這個中波環形天線, 於是趁好友到上海出差的時候請他帶了兩組回來, 剛好 AN-100 跟 AN-200 各一組, 廢話不多說, 來看看照片吧!!

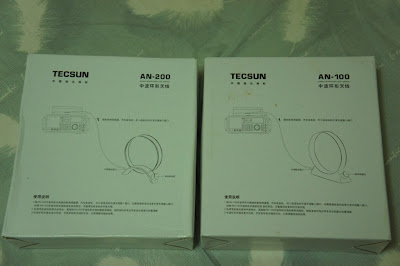

外觀盒子還蠻樸素的, 很像現在常見的環保印刷, 不過油墨是不是環保材料就不知道了, 不過紙盒子肯定是可以回收的, 呵呵.

打開包裝後, 除了天線外, 另外附上一條連接線, 可以直接連接上收音機的外接天線孔.
AN-100 跟 AN-200 的環是一樣大的, 只是底座的造型比較不一樣, 照片左邊的是AN-100 , 右邊的是AN-200 , 雖然AN-200 造型比較新潮, 不過我用起來的感覺是 AN-100 的底座比較穩.


先來看看 AN-200 , 這是中間橋狀造型上的印刷字樣.

這是AN-200 前方的調諧鈕, 連動到裡面的可變電容.

這是AN-200 後方的天線輸出孔, 還有圓形的雷射防偽標籤.

接下來是 AN-100 前方的調諧鈕.

AN-100 後方的天線輸出孔, 還有圓形的雷射防偽標籤.

AN-100 的天線支架部份.

天線本體是橘紅色漆包線繞成, 因為漆包線是繞在外圈, 所以使用時要注意不要撞傷或是刮傷.

試用一下效果, 先挑一個信號比較弱的台, 從照片上看來信號強度大約在 4 附近.

接下來把天線靠近收音機, 然後轉動調諧紐, 讓信號變大.

這時候雜音變小, 電台聲音變清楚, 信號強度也變滿格了.

這種 Loop Antenna 的指向性很高, 所以除了在信號不好的地方可以使用外, 也可以利用他的指向性來避開一些干擾, 例如家電干擾或是附近的強電台.  不過最後我也比較少用, 而將他收在衣櫥, 除了因為我比較少聽 AM 外, 體積有點大也是個原因, 不過若是家裡客廳有安裝收音機音響, 然後在音響上面放上一組的話, 保證是最美麗實用的天線!!

低樓層的短波天線

由於我各項工具都在一樓車庫, 除了夏天十分炎熱的時候, 一年四季有三季我都在一樓車庫搞東搞西,  所以也很希望能在一樓使用短波收音機, 但是觀察地形後, 車庫前面是金屬的卷鐵門, 後面是一個小陽台的採光罩, 於是決定在採光罩下方賭賭看, 因為那裡是唯一可以看到天空的地方.

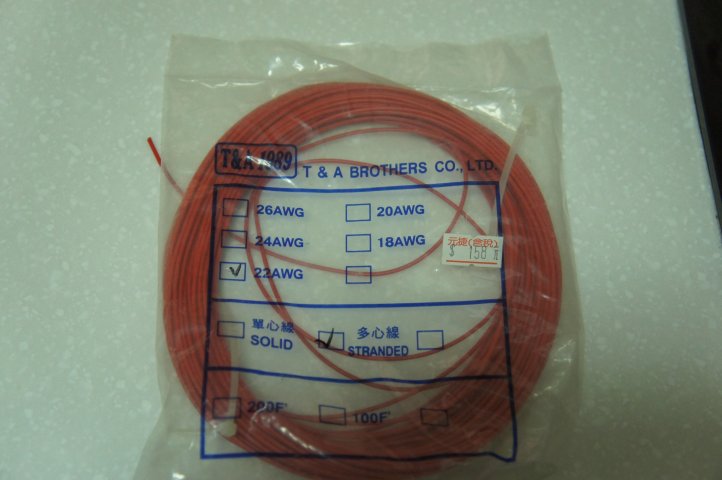

這次登場的是 AWG22 的多心線, 重量較輕, 也比較容易拉撐.

一樣用文具的蝴蝶夾固定在採光罩上.

另一邊使用迴紋針與橡皮筋把天線撐開.

接下來是個重點, 因為陽光會照射到橡皮筋, 所以每隔一陣子我都會發現橡皮筋斷光了, 然後天線就掉下來, 所以拿廚房紙巾的空筒套上, 這樣橡皮筋就可以撐非常久, 至少目前都沒有掉下來了.

完成後的樣式.

線頭的部份一樣用 AV 端子線接上, 不過我有試過幫他加上 UnUn , 但是似乎沒有很大的差別, 所以最後就決定不加, 直接接進收音機.

通常在樓下工作的是 Sangean ATS-606A

原本以為在樓下的這個天線應該會比樓上的差, 結果我利用 ATS-909X 的接收格數來看, 在樓下這支天線比樓上的還好上不少, 不過對於短波的衰落狀況則沒有差別. 迷惑了一陣子後, 終於在書上找到答案, 書上提到一些利用建築物的反射來進行接收, 請看照片, 這是採光罩上方的狀況.

於是我的"猜想"是, 我們社區剛好是這樣兩排的建築, 而且沒有太深, 所以出現了類似波導構造, 天波從上方落下時, 在這個波導內反射, 然後感應進入天線, 如果太深, 可能信號就會衰減的很嚴重反而收不到, 或是太多鄰居有裝突出的鐵窗應該也會衰減, 所以這隻天線就變成比樓上的那支收的還好, 算是瞎貓碰上死耗子吧.

2012年8月2日

Magnetic Long Wire UnUn 9:1

在台灣地小人稠的地方, 收聽短波最麻煩的就是不方便搞天線了, 但是光靠收音機內建的那個天線, 接收能力十分有限, 最早一頭栽入 BCL 的行列時, 我買了 Sangean ATS-606AP , 而且特別跟賣家確認有附贈 ANT-60 的天線. 收聽的時候就把他展開在在臥室的窗簾上, 於是陸陸續續成功的收聽到 NHK 與澳廣的節目.
不過好景不常, 家人對於沒事有一條電線繞在臥室裡, 漸漸感到不耐, 於是每天架設與撤收天線,  就占掉我大部分的時間, 也因此萌生架設固定天線的想法.
於是我開始觀察環境, 發現因為家裡沒有電視, 也沒有第四台, 房間的電視信號頭可以與頂樓相通, 如果把天線架設在頂樓 , 應該就不會被念了, 主意打定, 電視信號線就被我徵收當作短波饋線, 我的位置在三樓, 頂樓是五樓, 整個過程如下:
我先用 Sangean ANT-60 的天線繞在頂樓的落地窗上, 然後直接送進電視饋線, 結果當然很不好, 原因是阻抗不匹配, Long wire antenna 阻抗很高, 而短波收音機約在 50 or 75ohm , 家裡電視機饋線是 75 ohm, 所以需要一個 Balun 匹配一下, 上網找到這個網站 http://www.m0ukd.com/Magnetic_Long_Wire_UnUn/index.php  裡面有這張圖


用上手邊現成的材料, 依樣畫葫蘆, 做出了如下這個 UnUn
右邊的紅色端子頭可以接上 Long Wire Antenna , 左邊則是接上手邊的轉接線與轉接頭, 最後接進電視饋線頭.

天線的部份也不能一直繞在窗戶上, 但是我家附近沒有高大的建築, 架設在頂樓可能有雷擊的危險, 所以決定退而求其次, 把天線架設在採光罩下方, 線材部份考慮到耐用與集膚效應, 從工具箱中翻到 18AWG 的多心線. ( 不過近年來銅價飛漲, 現在應該沒這樣便宜了吧?)


一端先用文具蝴蝶結夾勾住天線, 然後夾在採光罩下方.

因為陽台不夠長, 所以在另一邊折返, 但是用棉線拉住, 不要讓他接觸到鐵窗.

另一邊用棉線與束帶, 把天線拉撐, 準備拉近室內.

從窗戶的排水孔穿進室內.

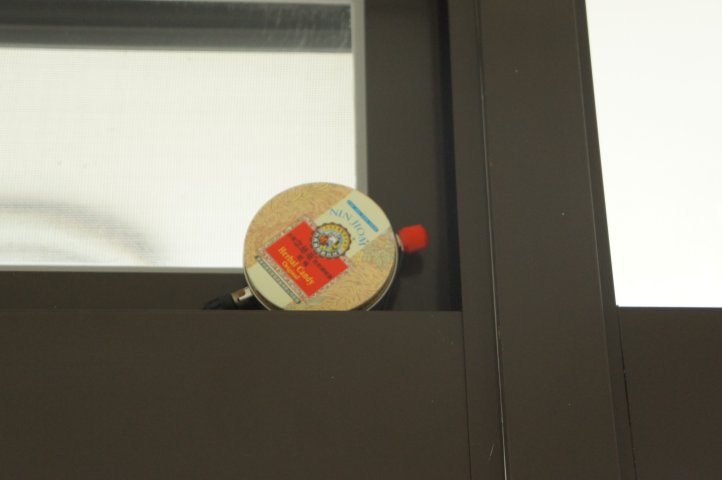

繞進室內後, 接上 UnUn.

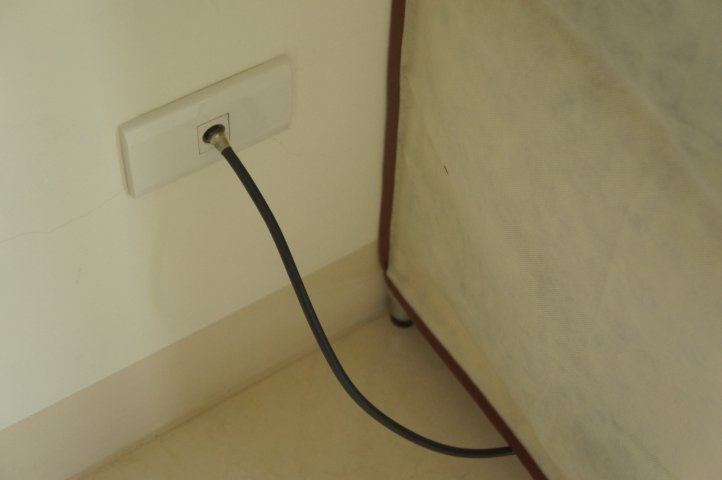

轉接到室內的電視饋線.


將電視的黃色 AV 端子線, 接上臥室的電視接頭.


另一端改裝後接進 ATS-909X 的 AM EXT ANT 孔.


用屏蔽比較好的 AV 線, 可以屏蔽一下房間電器的干擾, 我的 ATS-909X 其實就離電腦不到20公分, 但是干擾狀況還好. 但是這是我用電池的情況下, 如果我是用變壓器, 有開電腦根本就沒辦法收聽了, 所以變壓器基本上只是讓我用來幫 ATS-909X 充電的.


至於這個天線的接收狀況, 我個人覺得相當滿意, 大部分有名的電台都可以接收的很好, 下篇我會在介紹我的另一支天線, 因為利用地形之便, 他的接收反而比現在這隻還要更好, 敬請期待.
